PP{0}}LGF30 yn erbyn PP-GF30:Y Beirianneg UltimateCanllaw i 30% Glass-PP wedi'i lenwi
Mae dewis y deunydd cywir yn hollbwysig ar gyfer llwyddiant cynnyrch. O ran polypropylen wedi'i lenwi â 30% o wydr, mae'r dewis rhwng Ffibr Gwydr Hir (LGF30) a Ffibr Gwydr Byr (GF30) yn fwy na naws yn unig{5}}mae'n pennu perfformiad mecanyddol, sefydlogrwydd dimensiwn, estheteg, ac yn y pen draw, hirhoedledd rhannol ac effeithiolrwydd cost. Mae'r canllaw cynhwysfawr hwn yn rhoi cymhariaeth wedi'i hategu gan ddata i beirianwyr, dylunwyr a manylebwyr deunyddiau er mwyn llywio'r dewis deunydd gorau posibl.
Beth yw'r Gwahaniaeth Sylfaenol Rhwng PP{0}}LGF30 a PP-GF30?
Mae'r gwahaniaeth craidd yn gorwedd yn yhyd ffibr cyfartalog o fewn y rhan derfynol wedi'i fowldio. Er bod y ddau yn cynnwys 30% o ffibr gwydr yn ôl pwysau, mae'r ffordd y mae'r ffibrau hyn yn cael eu hintegreiddio i'r matrics polypropylen yn effeithio'n fawr ar eu priodweddau.
- √ PP{0}}LGF30 (Polypropylen Ffibr Gwydr Hir):Yn nodweddiadol yn dechrau gyda ffibrau gwydr 10-25mm o hyd yn y pelenni. Yn ystod y broses mowldio chwistrellu, mae'r ffibrau hyn yn cael eu lleihau'n sylweddol ond yn cynnal hyd cyfartalog o>3mm (6-25mm yn aml)yn y rhan olaf. Mae'r ffibrau hir, maglu hyn yn ffurfio rhwydwaith ysgerbydol mewnol cadarn, tri dimensiwn.
- √PP{0}}GF30 (Polypropylen Ffibr Gwydr Byr):Yn dechrau gyda ffibrau llai na 5mm yn y pelenni. Mowldio postio, mae eu hyd cyfartalog yn y rhan fel arfer<1mm. Mae'r ffibrau byrrach hyn yn gweithredu'n bennaf fel llenwyr amharhaol, gan ddarparu atgyfnerthiad lleol ond heb y rhwydwaith rhyng-gysylltiedig o LGF.
Y gwahaniaeth sylfaenol hwn mewn morffoleg ffibr yw gwraidd yr anghysondebau perfformiad dramatig y byddwn yn eu harchwilio.
Y Dyfarniad Cyflym: Cipolwg ar LGF30 vs GF30
| Maen prawf | Enillydd | Rheswm |
|---|---|---|
|
Effaith Cryfder a Chaledwch |
PP{0}}LGF30 | Mae ffibrau hir, wedi'u clymu yn ffurfio sgerbwd mewnol, gan amsugno a dosbarthu straen yn effeithiol. |
|
Ymwrthedd Cynnal Llwyth Tymor Hir |
PP{0}}LGF30 | Mae'r rhwydwaith ffibr parhaus yn lleihau'n sylweddol anffurfiad deunydd o dan straen cyson, yn enwedig ar dymheredd uchel. |
| Warpage a Sefydlogrwydd Dimensiwn | PP{0}}LGF30 | Mwy o grebachu isotropig (uniform) oherwydd y rhwydwaith ffibr wedi'i glymu 3D, gan arwain at lai o afluniad. |
| Gorffen Arwyneb ac Estheteg | PP{0}}GF30 | Mae ffibrau byrrach yn llai tebygol o ddangos ar yr wyneb ("ffibr arnofio"), gan ganiatáu ar gyfer gorffeniad llyfnach, mwy sglein. |
| Cost Deunydd Cychwynnol | PP{0}}GF30 | Mae proses weithgynhyrchu symlach a chyfansoddiad llai arbenigol yn arwain at bris deunydd crai is. |
|
Rhwyddineb Prosesu (Geometregau Cymhleth) |
PP{0}}GF30 | Mae gludedd toddi is a llai o dorri ffibr yn ei gwneud hi'n haws llenwi rhannau tenau a mowldiau cymhleth heb ystyriaethau arbennig. |
Mae'n Cychwyn ar y Tu Mewn: Y Rhwydwaith Ffibr
Nid hud yw'r gwahaniaeth perfformiad dramatig-mae'n fecaneg sylfaenol. Yn y rhan olaf wedi'i fowldio, mae'r hyd ffibr cyfartalog yn pennu pensaernïaeth fewnol y deunydd.
- PP{0}}LGF30:Mae ffibrau (5-10mm yn aml yn y rhan) yn cydgysylltu ac yn cydblethu, gan ffurfio sgerbwd mewnol cadarn sy'n dosbarthu straen. Mae'r rhwydwaith hwn yn cynnal cywirdeb strwythurol hyd yn oed os yw'r matrics polymer yn cracio, yn debyg i rebar mewn concrit.
- PP{0}}GF30:Ffibrau (yn nodweddiadol<1mm in the part) are dispersed and act more like simple, disconnected fillers. While they stiffen the matrix, they cannot form the continuous load-bearing paths that long fibers do.
Y gwahaniaeth strwythurol cynhenid hwn ar y lefel ficrosgopig yw'r prif yrrwr ar gyfer bron pob gwahaniaeth perfformiad macrosgopig rhwng cyfansoddion LGF a SGF.
Dalen Data Technegol: PP{0}}LGF30 vs. PP-GF30
| Eiddo | Dull Prawf |
PP{0}}GF30 (Gwerth Nodweddiadol) |
|
|---|---|---|---|
| Priodweddau Corfforol | |||
| Disgyrchiant Penodol (Dwysedd) | ISO 1183 | 1.05 g / cm³ | 1.11 g / cm³ |
| Crebachu yr Wyddgrug, Llif | ISO 294-4 | 0.2 - 0.4 % | 0.2 - 0.4 % |
| Crebachu yr Wyddgrug, Trawsnewidiol | ISO 294-4 | 0.6 - 0.9 % | 0.3 - 0.5 % |
| Priodweddau Mecanyddol | |||
| Cryfder Tynnol, Cynnyrch | ISO 527 | 85 MPa | 110 MPa |
| Modwlws tynnol | ISO 527 | 5,200 MPa | 7,300 MPa |
| Elongation Tynnol @ Egwyl | ISO 527 | 1.9 % | 2.8 % |
| Cryfder Hyblyg | ISO 178 | 125 MPa | 160 MPa |
| Modwlws Hyblyg | ISO 178 | 4,200 MPa | 5,500 MPa |
| Izod Cryfder Effaith Rhychwantu @ 23 gradd | ISO 180/1A | 10 kJ/m² | 38 kJ/m² |
| Izod Cryfder Effaith Unnotched @ 23 gradd | ISO 180/1U | 35 kJ/m² | 55 kJ/m² |
| Priodweddau Thermol | |||
| Tymheredd Gwyriad Gwres. (HDT) @ 1.8 MPa | ISO 75-2/A | 110 gradd | 125 gradd |
| Tymheredd Gwyriad Gwres. (HDT) @ 0.45 MPa | ISO 75-2/B | 140 gradd | 155 gradd |
| CLTE, Llif (-30 i 30 gradd) | ISO 11359 | 3.5 x 10⁻⁵ / gradd | 2.5 x 10⁻⁵ / gradd |
| CLTE, Traws (-30 i 30 gradd) | ISO 11359 | 7.0 x 10⁻⁵ / gradd | 4.0 x 10⁻⁵ / gradd |
Ymweld â Mwy o Ddeunydd Graddau PP LGF
Ymwadiad: Mae'r data a ddarperir yn werthoedd nodweddiadol ac ni ddylid eu defnyddio at ddibenion y fanyleb. Gall eiddo gwirioneddol amrywio yn dibynnu ar amodau prosesu.
Ewch i-Head Performance Metrics: A Deeper Dive
Metrig 1: Cryfder a Chadernid Effaith Rhic Izod
Mae hyn yn mesur gallu deunydd i wrthsefyll hollt oherwydd ergyd sydyn, sydyn. Gellir dadlau mai dyma fantais fwyaf arwyddocaol deunyddiau LGF, sy'n hanfodol ar gyfer cymwysiadau sy'n gofyn am amsugno ynni uchel a gwydnwch.
ENILLYDD: PP{0}}LGF30.Mae'r rhwydwaith ffibr hir, wedi'i glymu yn hynod effeithiol o ran amsugno a gwasgaru egni effaith, gan atal ymlediad crac. Mae hyn yn arwain at rannau sy'n llymach yn ddramatig ac yn fwy gwydn mewn-defnyddio'r byd go iawn, yn aml yn dangos "methiant hydwyth" (plygu) yn hytrach na thorri asgwrn brau.
Metrig 2: Cryfder Tynnol, Modwlws Hyblyg ac Ymwrthedd Cripian
Mae'r priodweddau hyn yn diffinio cyfanrwydd adeileddol deunydd o dan lwythi amrywiol: cryfder tynnol (gwrthiant i dynnu ar wahân), modwlws hyblyg (anystwythder), a gwrthiant ymgripiad (y gallu i wrthsefyll anffurfiad o dan lwyth cyson tymor hir, yn enwedig ar dymheredd uchel).
| Eiddo | Dull Prawf |
PP{0}}GF30 (Nodweddiadol) |
PP{0}}LGF30 (Nodweddiadol) |
|---|---|---|---|
| Cryfder Tynnol @ Cynnyrch, 23 gradd | ISO 527 | 85 MPa | 110 MPa |
| Modwlws Hyblyg, 23 gradd (Cadernid) |
ISO 178 | 6,000 MPa | 8,000 MPa |
| Disgyrchiant Penodol (Dwysedd) |
ISO 1183 | 1.15 g / cm³ | 1.19 g / cm³ |
| Modwlws Crip Hyblyg (1000h @ 100 gradd , 5MPa) |
ISO 899-2 | 1,500 MPa | 2,800 MPa |
Lawrlwythwch Taflen Ddata LFT PP LGF30 gyflawn PDF
ENILLYDD: PP{0}}LGF30.Mae'r rhwydwaith ffibr hir yn darparu trosglwyddiad a chyflymder llwyth uwch, gan arwain at gryfder tynnol cychwynnol ac anystwythder sylweddol uwch. Yn hollbwysig, mae ei wrthwynebiad ymgripiad eithriadol (SGF bron yn ddwbl ar dymheredd uchel) yn ei gwneud yn anhepgor ar gyfer cydrannau strwythurol o dan lwythi parhaus lle mae sefydlogrwydd dimensiwn yn hanfodol dros amser.
Metrig 3: Priodweddau Thermol - HDT & CLTE
Mae cymwysiadau gwres uchel yn galw am ddeunyddiau gyda sefydlogrwydd thermol rhagorol. Mae Tymheredd Gwyriad Gwres (HDT) yn nodi'r tymheredd y mae deunydd yn anffurfio o dan lwyth penodol, tra bod Cyfernod Ehangu Thermol Llinol (CLTE) yn disgrifio faint mae deunydd yn ehangu neu'n cyfangu â newidiadau tymheredd.
| Eiddo | Dull Prawf |
PP{0}}GF30 (Nodweddiadol) |
PP{0}}LGF30 (Nodweddiadol) |
|---|---|---|---|
| HDT @ 0.45 MPa | ISO 75 | 140 gradd | 155 gradd |
| CLTE, Llif Cyfochrog (Ehangu Thermol) |
ISO 11359 | 5.0 E-5 / gradd | 3.0 E-5 / gradd |
| CLTE, Llif Traws | ISO 11359 | 10.0 E-5 / gradd | 4.5 E-5 / gradd |
ENILLYDD: PP{0}}LGF30.Mae LGF yn darparu HDT sylweddol uwch, gan ganiatáu i'w ddefnyddio mewn amgylcheddau poethach. Yn bwysicach fyth, mae'r rhwydwaith sydd wedi'i glymu yn lleihau'n sylweddol yCyfernod Ehangu Thermol Llinol (CLTE)i gyfeiriadau cyfochrog a thraws, gan arwain at sefydlogrwydd dimensiwn llawer gwell a llai o warpage pan fydd yn destun amrywiadau tymheredd.
Metrig 4: Cryfder Blinder a Dibynadwyedd Tymor Hir
Mae cryfder blinder yn mesur ymwrthedd deunydd i fethiant o dan gylchoedd straen ailadroddus, sy'n hanfodol ar gyfer rhannau sy'n destun dirgryniad cyson neu lwythiad cylchol (ee, modurol o dan-y-cydrannau-cwfl, gorchuddion pwmp).
ENILLYDD: PP{0}}LGF30.Oherwydd ei rwydwaith ffeibr sy'n dosbarthu llwyth cadarn, mae PP-LGF30 yn dangos ymwrthedd blinder llawer gwell o gymharu â PP-GF30. Mae'r ffibrau hir yn atal twf crac yn effeithiol, gan ymestyn oes gwasanaeth cydrannau o dan straen deinamig. Er bod terfynau blinder penodol yn amrywio, yn aml gall LGF ddyblu neu dreblu bywyd blinder mewn-cyflyrau byd go iawn.
Ystyriaethau Prosesu: Lle Mae SGF yn Dal Ymyl
Er bod LGF yn cynnig perfformiad mecanyddol a thermol uwch, mae ganddo ystyriaethau prosesu penodol, yn enwedig yn ystod mowldio chwistrellu.
- PP{0}}GF30:Yn gyffredinol haws i'w prosesu, yn enwedig ar gyfer rhannau â waliau tenau neu geometregau cymhleth. Mae ei gludedd toddi is a ffibrau byrrach yn caniatáu llif haws a llai o dorri ffibr. Mae gorffeniad wyneb fel arfer yn llyfnach, gyda llai o "ffibr arnofio" i'w weld.
- PP{0}}LGF30:Angen sylw gofalus i baramedrau mowldio chwistrellu i gadw hyd ffibr a gwneud y gorau o berfformiad rhan. Yn aml mae angen cyfraddau cneifio is, meintiau gatiau mwy, a chynlluniau sgriw optimaidd. Er y gall gorffeniad arwyneb fod yn her (potensial ar gyfer "ffibr arnofio"), gall datblygiadau mewn technegau mowldio liniaru hyn.
Prosesu Gwybodaeth
I ddatgloi potensial mwyaf LFT-G®PP LGF30, rheolaeth arbenigol o'r broses mowldio chwistrellu yn hollbwysig. Mae'r cynnwys ffibr gwydr eithafol o 30% yn gofyn am amodau prosesu ac offer arbenigol i sicrhau bod y ffibrau hir yn cael eu cadw, sef yr allwedd i gyflawni priodweddau mecanyddol blaenllaw dosbarth y deunydd.

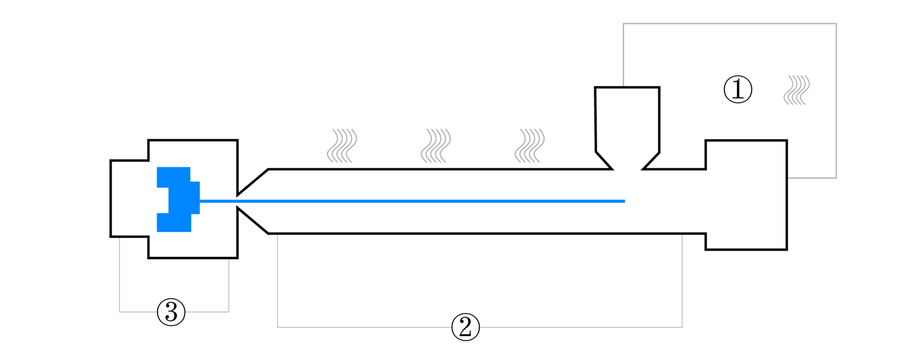

| ① Amser Sychu | 2-4 awr |
|
Tymheredd Sychu |
80-100 gradd |
| ② Parth Tymheredd (Toddi) | 220-240 gradd |
| ③ Tymheredd yr Wyddgrug | 40-80 gradd |
Dewisydd Cais: Pa Un Sy'n Cywir i Chi?
Dewiswch PP{0}}LGF30 Os Mae Eich Cais yn Angen:
- Cryfder Mwyaf a Gwrthsefyll Effaith
(ee, bymperi modurol,-modiwlau pen blaen, gorchuddion batri, casinau offer pŵer) - Perfformiad Strwythurol Tymor Hir a Gwrthiant Ymwrthedd
(ee, strwythurau seddau modurol, cludwyr paneli offer, drymiau mewnol offer, fframiau dodrefn, gorchuddion pwmp diwydiannol) - Warpage Lleiaf a Sefydlogrwydd Dimensiwn Superior (rhannau mawr, gwastad)
(ee, tariannau tangorff modurol mawr, cydrannau HVAC, llafnau ffan mawr) - Bywyd Blinder Gwell o dan Llwythi Dynamig
(ee, cromfachau, liferi, blychau pedal, cydrannau mewn amgylcheddau dirgrynol) - Gwyriad Gwres Uchel (HDT) mewn Cymwysiadau Strwythurol
(ee, O dan-y-rhannau modurol cwfl,-cronfeydd hylif tymheredd uchel)
Dewiswch PP{0}}GF30 Os Mae Eich Rhaglen yn Blaenoriaethu:
- Estheteg Arwyneb Ardderchog a Phaentadwyedd
(ee, gorchuddion offer gweladwy, trim modurol addurniadol, paneli mewnol) - Cost Deunydd Is a Da Cyffredinol-Anystwythder Pwrpas
(ee, cromfachau nad ydynt yn-strwythurol, amdoadau gwyntyll, gorchuddion electronig bach, cydrannau diwydiannol cyffredinol) - Rhwyddineb Prosesu ar gyfer Geometregau Cymhleth, Tenau- Waliau
(ee, Cysylltwyr trydanol bach, cywrain, cydrannau rhesog tenau lle mae llif yn hollbwysig) - Gwisgo Offer Is
(Oherwydd natur lai sgraffiniol ffibrau byrrach)
Oes gennych chi Brosiect? Dewch i Ddod o Hyd i'r Deunydd Perffaith.
Dim ond y dechrau yw dewis rhwng LGF a SGF. Gall ein peirianwyr eich helpu i ddadansoddi gofynion eich rhan a darparu-argymhellion wedi'u hategu gan ddata i wneud y gorau o berfformiad a chost. Trosoledd LFT-arbenigedd dwfn Global mewn cyfansoddion thermoplastig ffibr hir i drawsnewid eich dyluniadau.
Cael Ymgynghoriad Deunydd Am DdimCwestiynau Cyffredin
C: Beth sy'n achosi'r mater 'ffibr arnofio' mewn mowldio PP-LGF30?
A: Mae ffibr arnofiol yn PP-LGF30 yn aml yn cael ei achosi gan straen cneifio gormodol yn ystod y broses mowldio chwistrellu, sy'n torri'r ffibrau hir. Mae ffactorau allweddol yn cynnwys dyluniad giât amhriodol, cyflymder chwistrellu uchel, a thymheredd toddi anghywir. Mae optimeiddio'r paramedrau prosesu hyn yn hanfodol ar gyfer cyflawni gorffeniad arwyneb o ansawdd uchel. Mae LFT-Mae Global yn darparu canllawiau prosesu penodol i leihau hyn.
C: A yw PP{0}}LGF30 yn ddrytach na PP-GF30?
A: Ydy, ar sail-cilogram, mae deunydd crai PP-LGF30 fel arfer yn ddrytach na PP-GF30 oherwydd proses weithgynhyrchu fwy cymhleth. Fodd bynnag, gall cyfanswm y gost rhannol fod yn is weithiau gyda LGF os yw ei briodweddau uwchraddol yn caniatáu ar gyfer dylunio waliau teneuach, lleihau'r defnydd o ddeunyddiau ac amseroedd beicio, a chynnig hyd oes rhan hirach mewn cymwysiadau heriol.
C: A ellir ailgylchu PP{0}}LGF30?
A: Ydy, fel cyfansawdd thermoplastig, mae PP{0}}LGF30 yn gwbl ailgylchadwy. Er y gellir lleihau hyd ffibr wrth ailbrosesu, gellir dal i ddefnyddio'r deunydd mewn cymwysiadau llai heriol neu ei gymysgu â deunydd crai, gan gyfrannu at fentrau economi gylchol.
