Gwrth-fflam PPS LGF Llenwi Plastig Cyfansawdd Ffibr Gwydr Hir

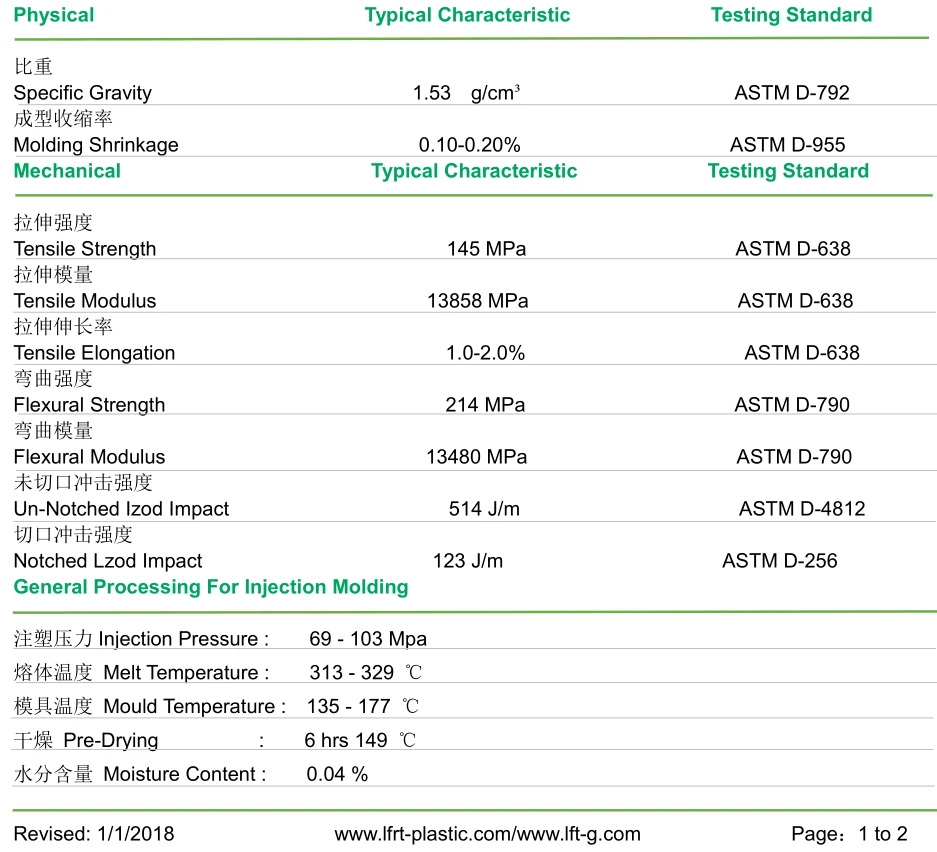

Deunydd PPS

Gelwir sylffid polyphenylene (PPS) hefyd yn sylffid polyphenylene a sylffid polyphenylene. Mae sylffid polyphenylene (PPS) yn cynnwys unedau paraphenylene a bondio sylffwr bob yn ail, mae strwythur cemegol moleciwlaidd yn cynnwys unedau strwythurol dro ar ôl tro o sylffid ffenylene, mae plastig PPS yn cynnwys modrwy bensen ac atomau sylffwr wedi'u trefnu bob yn ail yn strwythur moleciwlaidd anhyblyg llinol polymer, yn gemegyn syml. strwythur ymwrthedd tymheredd uchel crisialog a phlastigau peirianneg perfformiad uchel.

Mae plastig PPS yn bolymer cryfder uchel, anhyblygedd uchel ac afloyw. Mae sylffid polyphenylene (PPS) yn fath o blastig peirianneg thermoplastig perfformiad uchel sy'n cael ei gymhwyso'n raddol i gynhyrchion diwydiannol, gydag ymwrthedd gwres rhagorol, gwrth-fflam, inswleiddio, ei gryfder a'i galedwch yn uwch na'r plastigau peirianneg cyffredinol, gellir eu prosesu gan amrywiaeth o fowldio. dulliau, a gall fod yn fanwl gywirdeb mowldio.

Ar yr un pryd, mae gan sylffid polyphenylene (PPS) gydnawsedd rhagorol â llenwad anorganig, ffibr wedi'i atgyfnerthu a deunyddiau polymer eraill, felly gellir ei wneud yn wahanol fformiwla plastig gradd llenwi atgyfnerthiedig a phlastigau cymysg aloi polymer. Mae sylffid polyphenylene (PPS) yn blastig peirianneg perfformiad uchel cost-effeithiol yn y diwydiant hyd yn hyn, wedi dod yn un o'r rhai a ddefnyddir fwyaf mewn plastigau peirianneg perfformiad uchel. Defnyddir yn bennaf i ddisodli resin metel a thermosetting, yn cael ei ddefnyddio'n eang mewn gwahanol feysydd.

Prif nodweddion plastigau PPS

Mae plastig PPS yn thermoplastig gyda chrisialu ac ymwrthedd tymheredd uchel. Gall PPS gynnal cryfder mecanyddol delfrydol a gwrthiant cyrydiad cemegol hyd yn oed ar dymheredd uwch na 200 gradd. Yn ogystal ag amsugno dŵr isel, mae plastigau PPS yn cynnig sefydlogrwydd dimensiwn rhagorol ac eiddo trydanol rhagorol. Mae plastigau PPS yn cynnal priodweddau cemegol sefydlog iawn hyd yn oed ar dymheredd uchel. Mae nodweddion plastigau peirianneg perfformiad uchel PPS fel a ganlyn:

• Plastig gwrthsefyll gwres uchel y gellir ei ddefnyddio'n barhaus ar fwy na 200 gradd.
• Cynnal anhyblygedd a chryfder uchel mewn ystod tymheredd eang.
• Mae'r resin ei hun yn gynhenid ​​â sgôr UL94 V-0 ar gyfer gwrth-fflam.
• Sefydlogrwydd dimensiwn ardderchog mewn ystod eang o amodau gweithredu.
• Gwrthiant cemegol yn ail yn unig i resinau cyfres fflworin.
• Perfformiad trydanol rhagorol o dan dymheredd uchel, lleithder uchel ac amgylchedd amledd uchel.
• Yn gallu cyflawni mowldio manwl uchel cymhleth.

Disgrifir nodweddion y plastigau PPS uchod yn fanwl fel a ganlyn:

• PPS ymwrthedd gwres ardderchog:
Mae pwynt toddi plastig PPS crisialog yn fwy na 280 gradd, mae'r tymheredd dadffurfiad thermol (HDT) yn fwy na 260 gradd, ac mae'r tymheredd defnydd hirdymor yn 220 ~ 240 gradd. Mae diraddio yn digwydd ar 700 gradd yn yr amgylchedd aer, a gall PPS barhau i gynnal pwysau o 40 y cant ar 1000 gradd yn yr amgylchedd nwy anadweithiol. Mae'r ymwrthedd gwres tymor byr a'r defnydd parhaus hirdymor o sefydlogrwydd thermol yn well na'r holl blastig peirianneg presennol. Mae PPS yn fath plastig wedi'i addasu'n arbennig, a gall y tymheredd dadffurfiad thermol gyrraedd mwy na 350 gradd. Felly mae'n ddeunydd strwythurol tymheredd uchel rhagorol. Mae ymwrthedd sodro PPS yn llawer uwch na phlastigau peirianneg eraill, gan ei gwneud yn addas ar gyfer cynhyrchu cydrannau electronig a thrydanol. Mae priodweddau thermol o'r fath yn brin hyd yn oed mewn plastigau thermosetio. Yn ogystal, mae gan PPS ei hun inswleiddio da, ond trwy ychwanegu deunydd llenwi priodol, gellir paratoi dargludedd thermol uchel o gyfansoddion PPS.

• Mae PPS ei hun yn gwrth-fflam:
The flame retardancy of polyphenylene sulfide can reach UL94-V0 grade, oxygen consumption index (LOI)>57 y cant . Mae strwythur cemegol sylffid polyphenylene yn ei gwneud yn berfformiad gwrthsafol da, heb ychwanegu gwrth-fflam.

• Priodweddau mecanyddol ardderchog PPS:
PPS strong rigidity, high surface hardness, Rockwell hardness >100HR, tensile strength >170MPa, bending strength >220MPa, notched impact strength >16MPa, bending modulus >3.5 × 104MPa, gydag ymwrthedd ymgripiad rhagorol a gwrthiant blinder.

• PPS ymwrthedd ardderchog i gyffuriau cemegol:
Mae gan PPS wrthwynebiad rhagorol i gyrydiad cemegol, ymwrthedd sefydlog i alcoholau organig, cetonau, asidau, esterau, ffenolau, hydrocarbonau aliffatig, hydrocarbonau aromatig, hydrocarbonau clorinedig ac asidau anorganig, seiliau, halwynau, ac ati. Mae PPS yn anhydawdd mewn unrhyw doddydd organig o dan 200 gradd ac eithrio deuffenylau clorinedig ac asid nitrig cryf.

• Mae sefydlogrwydd dimensiwn PPS yn ardderchog:
Mae cyfradd crebachu ffurfio PPS yn isel iawn (tua {{0}}.2~0.5 y cant), mae cyfradd amsugno dŵr yn llai na 0.05 y cant , cyfernod ehangu thermol llinol (3~5×{) Mae {8}}/ gradd C) hefyd yn fach. Mae'n dal i ddangos sefydlogrwydd dimensiwn da o dan amodau tymheredd uchel a lleithder uchel. Felly, mae ganddo ystod eang o ddefnyddiau mewn peiriannau, diwydiant cemegol, offerynnau, mesuryddion ac agweddau eraill.

• Perfformiad trydanol rhagorol PPS:
PPS in high temperature, high humidity, high frequency conditions, still has excellent electrical performance, its volume resistivity is 1× 1016Ω.cm, surface resistivity is 1× 1015Ω, electrical strength >18KV/mm.

• Mae PPS yn gwrthsefyll ymbelydredd ynni uchel:
Mae gan PPS wrthwynebiad ymbelydredd da i belydrau UV a chobalt-60, a gall ymwrthedd ymbelydredd gyrraedd 1 × 108Gy, sy'n anghymharol â phlastigau peirianneg eraill. PPS yw'r unig ddeunydd delfrydol ar gyfer cynhyrchion sydd â galw mawr am ymwrthedd ymbelydredd mewn meysydd electronig, trydanol, mecanyddol a meysydd eraill, yn enwedig yn y diwydiant milwrol.

• Mae gan PPS berfformiad prosesu da:
Mae gludedd toddi resin PPS yn isel, mae'r hylifedd yn dda, ac mae'n hawdd ei drwytho â ffibr gwydr, felly mae'n hawdd llenwi'r llenwad. Defnyddir y ffibr gwydr neu'r llenwad anorganig a baratowyd ganddo i wella'r deunydd gronynnog pigiad, sydd â scalability uchel iawn, ymwrthedd effaith, ymwrthedd plygu a hydwythedd. Uwchben ei ymdoddbwynt gellir ei ffurfio unffurf.

• Mae gan PPS adlyniad da gyda metel ac anfetel:
PPS yn arbennig ar gyfer gwydr, alwminiwm, titaniwm, dur di-staen a deunyddiau eraill gyda chryfder bondio uchel iawn, cyrhaeddodd grym adlyniad 1 lefel; Mae ganddo eiddo bondio da i wydr ac mae'n addas iawn ar gyfer leinio offer cemegol.

Ystyriaethau cymhwyso cynnyrch o blastigau PPS

Y rheswm pam y dewisir plastig PPS i gynhyrchu rhannau plastig fel arfer yn cael ei gymryd i ystyriaeth y ddau briodweddau pwysig o PPS, mae gan PPS ymwrthedd cemegol rhagorol (gwrthiant i gemegau) ac mae gan blastig PPS dymheredd dadffurfiad thermol uchel; Gall tymheredd mynegai UL PPS (mynegai tymheredd UL) - (yn gyffredinol, y tymheredd hwn hefyd gael ei ystyried yn dymheredd y gellir ei ddefnyddio'n barhaus) fod yn fwy na tua 105 gradd C, gall tymheredd defnydd parhaus deunyddiau plastig fod yn uwch na phlastig PPS, yn ogystal â plastig thermosetting, yw ychydig o bris uned uchel o blastig peirianneg perfformiad uchel, Fodd bynnag, mae ei bris yn fwy na 10 ~ 20 gwaith yn uwch na phlastig PPS.

Plastig PPS oherwydd yn y blynyddoedd diwethaf mae pris yr uned wedi'i ostwng yn fawr, gellir dweud mai PPS yw'r isaf ym mhris uned plastig peirianneg perfformiad uchel, ac mae wedi bod yn eithaf agos at bris plastig peirianneg a ddefnyddir yn eang. Felly, yn cael ei ddefnyddio, dyma'r plastig a dderbynnir fwyaf mewn plastigau peirianneg perfformiad uchel. Nid yw plastig PPS lliw deunydd masnachol sydd ar gael ar hyn o bryd yn llawer, yn bennaf lliw rhannol y ddaear a glas brown, du a thywyll.

Cwestiynau cyffredin

1. Ar ôl y ffibr gwydr hir atgyfnerthu, mae cynnwys ffibr gwydr y deunydd yn cynyddu. Mae hydoddedd braster resin yn lleihau'r perfformiad llif, ac mae'r pwysedd chwistrellu yn llawer uwch na hynny heb y ffibr gwydr. Sut i ddatrys y broblem o fowldio gwael a diffyg hylifedd mewn mowldio chwistrellu?

Yn y cyfnod cynnar, rhaid inni ddeall maint strwythur cynnyrch y cwsmer yn gyntaf, a fydd nifer y tyllau a'r giât yn effeithio ar fowldio'r cynnyrch? P'un a fydd hylifedd y deunydd yn effeithio ar y tymheredd mowldio chwistrellu, ac a yw gosodiad pwysedd pigiad a thymheredd y llwydni, ac a yw gosodiad pwysedd pigiad a gosodiad tymheredd llwydni yn rhesymol ac ati.
